Voor wie is dit bedoeld?

Kort gezegd: voor iedereen die een betrouwbaar 3D-beeld van een bestaande situatie wil, zonder daar een avond modelleerwerk in te stoppen.

Ben je particulier en wil je gewoon zien hoe een uitbouw, een dakkapel of een nieuwe schuur zich verhoudt tot de buren? Dan is dit een laagdrempelige manier om je eigen omgeving in 3D te bekijken en mee te nemen naar je aannemer of architect.

Werk je als architect of stedenbouwkundige, dan heb je in een paar minuten een nauwkeurige bestaande situatie als context voor je ontwerp, in plaats van die handmatig op te bouwen.

Voor constructeurs en BIM-modelleurs komt de omgeving rechtstreeks als IFC binnen in Revit, ArchiCAD of SketchUp Pro, op de juiste plek en hoogte.

Makelaars en projectontwikkelaars gebruiken het om woning- en omgevingscontext snel en presentabel in beeld te brengen, bijvoorbeeld bij een aanvraag of een verkooppresentatie.

En voor studenten bouwkunde, 3D-artists en visualisatiemakers is het een snelle manier om een werkbaar model van élke locatie te krijgen, zonder softwarelicenties, dat je zo in Blender, Unity of Unreal opent.

Wat zit er allemaal in het model?

Je bepaalt zelf welke lagen je meeneemt. Vink aan wat je nodig hebt en laat de rest weg. Dit kun je opnemen:

• Gebouwen met echte daken (tot LoD 2.2). Geen blokkendozen, maar gebouwen met hun werkelijke dakvorm. Je kiest zelf het detailniveau: simpele blokken (LoD 1.2), globale daken (LoD 1.3) of volledig detail (LoD 2.2).
• Het terrein. Het werkelijke maaiveld met hoogteverschillen, op basis van het AHN-hoogtemodel.
• Perceelgrenzen. Rechtstreeks uit het Kadaster, zodat je precies ziet waar de grenzen lopen.
• Bodembedekking. Verhard, onverhard en water, netjes gescheiden weergegeven.
• Wegen, bomen en straatmeubilair. Echte objecten uit de BGT en bomen uit het bomenregister, geen generieke decorstukken.

Alles staat in RD/NAP, het Nederlandse coördinatenstelsel. Dat betekent dat het model meteen op de juiste plek en de juiste hoogte in je project valt, zonder dat je het hoeft te verschuiven of schalen. Wil je het in CAD verder uitwerken? Dan kun je de lagen volgens de NLCS 5.0.2 (de Nederlandse CAD Standaard) laten exporteren, zodat het naadloos aansluit op je GWW- en CAD-workflow.

Eén model, vier formaten, geen meerprijs

Je exporteert het model in precies het formaat dat jouw programma gebruikt. En je mag er zoveel aanvinken als je wilt, want de prijs hangt alleen af van het gebied dat je kiest, niet van het aantal formaten. Eén keer betalen, alle formaten erbij.

• DXF voor CAD. Open je in AutoCAD, BricsCAD, Vectorworks of SolidWorks. Het klassieke uitwisselingsformaat voor tekenwerk en GWW.
• IFC voor BIM. Komt rechtstreeks binnen in Revit, ArchiCAD of SketchUp Pro, met de lagen netjes gescheiden. Ideaal als je de omgeving als context in je bouwmodel wilt.
• GLB (glTF 2.0) voor 3D en visualisatie. Dit is het formaat voor Blender, Unity, Unreal en three.js. Licht, snel en perfect voor renders, animaties of interactieve presentaties.
• DAE (Collada) als universeel 3D-formaat. Werkt onder andere in SketchUp en Google Earth, handig als je iets snel wilt plaatsen of delen.

Twijfel je welk formaat je nodig hebt? Voor de meeste bouwkundige toepassingen pak je DXF of IFC. Wil je iets moois maken om te laten zien, dan zit je goed met GLB.

Heldere prijzen, je betaalt voor je gebied

Zoals je van ons gewend bent: vaste prijzen, vooraf duidelijk. Je kiest een straal rond je adres en die straal bepaalt de prijs. Alle formaten en alle lagen zitten er bij elke prijs gewoon bij.

Prijs per export. Alle vier de formaten en alle lagen zijn bij elke prijs inbegrepen.

Zo werkt het, in drie stappen

1. Kies je gebied. Vul een adres in en stel met de schuif de straal rond het pand in.

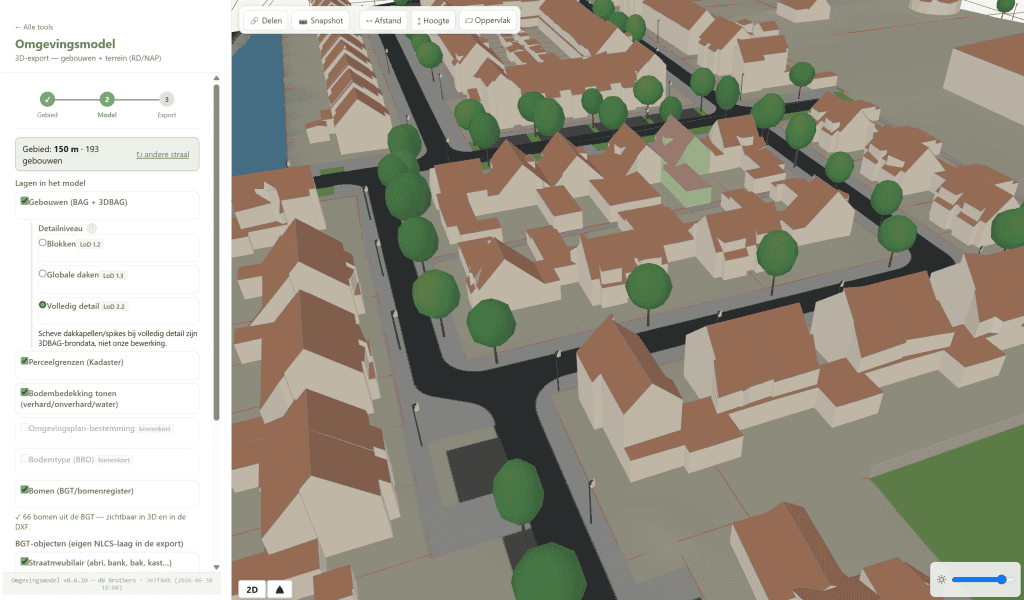

2. Bekijk het model. Je ziet het 3D-model meteen in beeld en stelt detailniveau en lagen naar wens in.
3. Exporteer en download. Vink je formaten aan, reken af en je model staat klaar.

Waarom wij dit maken

dB Brothers is een akoestisch adviesbureau, en al meer dan tien jaar werken we dagelijks met de Nederlandse omgevings- en geluidwetgeving. We gebruiken al die tijd dezelfde overheidsdata, modellen en standaarden die nu onder deze tool liggen. Dit omgevingsmodel is dan ook geen losstaand softwaregrapje, maar precies die vakkennis die we hebben omgezet in iets dat jij zelf kunt gebruiken. Dezelfde nauwkeurigheid die je in onze rapporten verwacht, nu gewoon in je browser.

De data komt volledig uit actuele open bronnen van de overheid. Het model geeft de bestaande situatie weer en is bedoeld als basis voor ontwerp, visualisatie en analyse.
